Usystems теплотрассы для дома обзор моделей Quattro, Thermo Twin и Varia с техническими характеристиками

26 апреля 2026

Usystems теплотрассы для дома применяются как готовые системы предизолированных труб и комплектующих для организации магистральных и вводных участков отопления и ГВС в частных домах и коттеджных поселках. В основе предложений — заводские предизолированные трассы с различными конфигурациями несущих труб, утеплителя и наружной оболочки, а также сопутствующие фитинги и монтажные решения.

Usystems: краткий обзор бренда и продуктовой линейки

Позиционирование компании ориентировано на производство предизолированных трубных систем для распределения тепла и горячей воды. Линейка включает несколько семейств изделий с разной конструкцией и сферами применения: модульные решения для хозяйственно-бытового снабжения горячей воды, двухтрубные трассы для отопления, а также многожильные конфигурации для комбинированных систем. Для частных объектов в линейке выделяют модели, обеспечивающие простую стыковку и адаптацию под локальные условия (короткие протяжённости, высокая плотность подключений).

Ассортимент дополнен заводскими фитингами, монтажными муфтами, герметизирующими комплектами и опциями для защиты от промерзания (каналы для греющего кабеля). Производственная документация обычно включает таблицы размеров, допустимые давления и температурные режимы, инструкции по монтажу и паспорта на материалы.

Usystems теплотрассы для дома — преимущества и области применения

Usystems теплотрассы для дома предлагают ряд практических преимуществ, которые важны при проектировании и эксплуатации частных отопительных систем:

  • Снижение теплопотерь по сравнению с негерметичными надземными трассами за счёт заводской изоляции и наружной оболочки.
  • Защита несущей трубы от коррозии и механических повреждений — меньше подготовительных земляных работ и реже требуется ремонт.
  • Ускорение монтажа: заводские стыковочные узлы и заводские фитинги уменьшают время работ на участке.
  • Возможность прокладки на глубине ниже уровня промерзания при наличии соответствующей оболочки и дополнительных мер по герметизации.
  • Упрощение техобслуживания: предсказуемые места стыков и доступные комплекты для ремонта.

Типичные области применения в частном секторе: вводы от уличной магистрали к дому (до нескольких сотен метров), внутрипоселковые разводки в коттеджных застройках, замена аварийных или корродированных участков традиционных систем. При выборе следует учитывать: требуемую пропускную способность по тепловой мощности, допустимое рабочее давление, агрессивность грунта и глубину промерзания. Длина трассы и число точек подключения влияют на выбор конфигурации (одно- или двухтрубные варианты, наличие дополнительной возвратной трубы для рециркуляции ГВС).

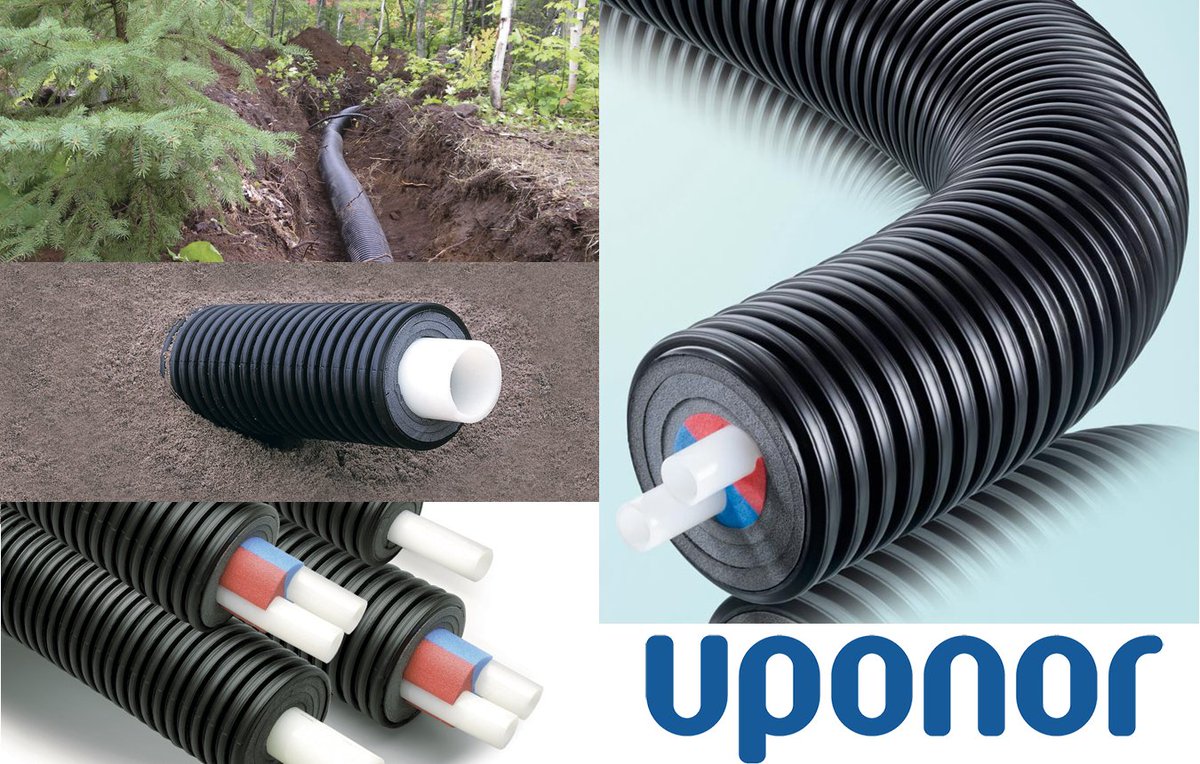

Конструкция и материалы предизолированных труб (труба в утеплителе)

Типичная конструкция предизолированной трубы состоит из трёх функциональных элементов: несущей (рабочей) трубы, слоя теплоизоляции и наружной защитной оболочки. Каждый элемент выполняет свою задачу и имеет конкретные требования к материалам и методам соединения.

Компонент Типичные материалы Функция и примечания
Несущая труба Стальная (окрашенная/линованная), PEX/PE, реже медь По рабочим параметрам: температура до 110—120 °C (для стали), классы давления от PN10 до PN25; для полимеров — ограничения по температуре и давлению.
Изоляция Полиуретановая (PUR/PIR), экструдированный пенополистирол (XPS) в отдельных решениях Теплопроводность λ ≈ 0,022—0,030 W/(m·K); толщина 20—120 мм в зависимости от расчётных потерь и длины трассы.
Наружная оболочка HDPE/LDPE, стальная оцинкованная (в усиленных вариантах) Герметичность, механическая защита, устойчивость к УФ и агрессивным средам; толщина 3—6 мм для PE оболочек.

Практические требования и нюансы:

  • Стыки утеплителя и оболочки — наиболее уязвимые места; применяются заводские муфты с тепловой вставкой или наглухо герметизируемые соединения. Качество герметизации напрямую влияет на долговечность трассы.
  • Выбор материала несущей трубы определяется рабочими параметрами системы: для высоких температур и давлений предпочтительна сталь с внутренним антикоррозийным покрытием; для низкотемпературных сетей и гравитационных схем применимы полимерные трубы.
  • Изоляция полиуретаном обеспечивает низкие удельные потери, но чувствительна к механическим повреждениям при монтаже; требуется аккуратная транспортировка и подушка при укладке.
  • В агрессивных грунтах и при повышенной влажности наружную оболочку дополняют коррозионно-стойкими покрытиями или металлической гофрой. Для промерзающих участков предусматривают каналы под греющий кабель.

Контроль качества на этапе поставки включает проверку теплотехнических паспортов, соответствие размеров, визуальный осмотр оболочки и отсутствие видимых нарушений изоляции. На объекте рекомендуется давление- и гидростатическое испытание ненадёжных участков перед окончательной засыпкой.

Модель Quattro — описание и технические характеристики

Quattro от Usystems — серия предизолированных трубных трасс для разнонаправленной подачи теплоносителя и ГВС в частных и малоэтажных объектах. Конструктивно система представляет собой несущую (рабочую) трубу(ы), слой жесткого пенополиуретана (ППУ) в качестве теплоизоляции и наружную защитную оболочку из полиэтилена высокой плотности (PE-HD). Доступны исполнения с одной рабочей трубой и с несколькими в одном композиционном пучке (многоканальные варианты), а также варианты с антикоррозионным покрытием для стальных труб и с полиэтиленовыми напорными трубами.

Типовые комплектации и размеры Quattro

Типовые комплектации включают наборы, ориентированные на частные дома: одна основная напорная труба (отопление) с обраткой и дополнительным каналом под ГВС или балласт. В стандартной линейке обычно встречаются следующие параметры (типичные значения):

Параметр Значение (типично)
Номинальные диаметры несущих труб (DN) 20, 25, 32, 40, 50, 65, 80, 100, 125, 150
Толщина изоляции (ППУ) 20, 30, 40, 50, 80, 100 мм (в зависимости от диаметров и требований по потерям)
Наружная оболочка PE-HD, цвет — стандартно чёрный, возможны маркировки и армирование
Длина секции 6—12 м (типичные заводские участки); возможна поставка катушками для гибких участков
Дополнительные опции электропрогрев, трассопровод с трассирующим проводом, заводские фитинги и вводы, антикоррозионное покрытие

При заказе указывают: диаметр(ы) рабочих труб, требуемую толщину изоляции, рабочее давление и наличие опций (ГВС, греющий кабель, размеры секций).

Теплотехнические параметры и допустимые нагрузки Quattro

Теплотехнические характеристики зависят от толщины и плотности ППУ. Типичные значения для ППУ: теплопроводность λ = 0,022—0,030 Вт/(м·К) при 10—20 °C. Для расчёта линейных теплопотерь ориентируются на рабочие режимы (пример: 90/70 °C) и окружающую температуру. Типичные порядки линейных потерь для частных трасс (примерные значения):

  • изоляция 20 мм — 1,8—3,0 Вт/м при ΔT около 60 K;
  • изоляция 50 мм — 0,6—1,2 Вт/м при том же ΔT;
  • изоляция 80—100 мм — 0,3—0,6 Вт/м.

Рабочее давление и температурный режим зависят от исполнения несущей трубы: для стальных напорных труб типично рабочее давление до 6—16 бар, максимальная температура носителя — до 110—130 °C. Испытательное (гидростатическое) давление обычно превышает рабочее в 1,25—1,5 раза — значение указывается в паспорте конкретной комплектации.

Механические и монтажные ограничения: минимальный радиус гиба при укладке секций — обычно 6—15 наружных диаметров в зависимости от конструкции; рекомендуемая глубина заложения — 0,8—1,5 м без дополнительной защиты; допустимая статическая нагрузка на верхнюю поверхность оболочки требует расчёта при движении транспорта — при необходимости применяют защитные плиты или увеличивают глубину.

Все проектные значения (давление, температура, теплопотери, длины секций и монтажные нагрузки) подтверждаются техническим паспортом конкретного изделия и должны согласовываться с поставщиком и проектной организацией.

Преимущества Quattro для частного дома

Quattro представляет собой предизолированную модульную систему, ориентированную на сегмент индивидуального жилищного строительства. Ключевые практические преимущества для дома:

  • Компактность и интеграция: в одном сборном элементе размещены подача и обратка с унифицированными фитингами — упрощает трассировку на участке и уменьшает объём земляных работ.
  • Снижение тепловых потерь: заводская изоляция обеспечивает устойчивый низкий коэффициент теплопередачи по всей длине трассы, что уменьшает потребность в дополнительном утеплении и снижает потери при транспортировке теплоносителя.
  • Ускоренный монтаж: заводские муфты и стандартизованные стыковые узлы сокращают время укладки и снижают риск ошибок при сборке на площадке.
  • Долговечность и коррозионная защита: наружная оболочка из HDPE/ПЭ защищает от влаги и механических повреждений, внутренние несущие трубы могут быть стальными с антикоррозионным покрытием или композитными — выбор зависит от проекта.
  • Обслуживание и ремонтопригодность: модульная конструкция позволяет локализовать и заменить участки без полной демонтажной кампании.

Ограничения и нюансы применения в домах: Quattro требует корректного подбора диаметра и теплоизоляции под расчетные теплопотери; в условиях сложного рельефа или частых поворотов могут потребоваться дополнительные монтажные элементы и увеличенный радиус гибки. Перед применением в конкретном проекте следует сверить рабочие параметры (давление, температура) с техническим паспортом изделия и учитывать требования к теплозащите в местах ввода в здание.

Модель Thermo Twin — описание и технические характеристики

Thermo Twin — предизолированная двухтрубная система, где подача и обратка размещены в одном защитном кожухе с непрерывной пенополиуретановой изоляцией. Конструкция ориентирована на магистральные и коллекторные участки, включая привязку к индивидуальным домам, когда требуется компактная, хорошо изолированная теплотрасса.

Конструктивные элементы и материалы (типично):

  • Внутренние несущие трубы: сталь с внутренним антикоррозионным покрытием или предварительно изолированные трубы из сшитого полиэтилена (PE-X) / полипропилена (PP-R) для применения с некоррозионными теплоносителями.
  • Изоляция: жесткая пенополиуретановая (PUR) пена с теплопроводностью порядка 0,025—0,035 Вт/(м·К) — типичный диапазон для заводских решений, обеспечивающий низкие потери на длинных участках.
  • Наружная оболочка: сплошной защитный кожух из HDPE или другого устойчивого к УФ и механике пластика; возможны дополнительные алюминиевые или асфальтообмазочные покрытия для особо агрессивных грунтов.
  • Стыковка: сварные или фланцевые соединения несущих труб в кожухе; заводские муфты с уплотнениями и термоизоляционными вкладышами для минимизации теплопотерь в стыке.

Типичные эксплуатационные параметры (ориентировочно, зависят от конфигурации и материалов):

Параметр Типичный диапазон
Рабочая температура до +90…+110 °C (зависит от материала несущих труб и уплотнений)
Рабочее давление обычно 6—16 бар (в большинстве бытовых применений достаточны 6—10 бар)
Теплопроводность изоляции ≈0,025—0,035 Вт/(м·К)
Температурный диапазон наружной оболочки от —40 °C до +60…+80 °C (в зависимости от материала)

Практические особенности Thermo Twin:

  • Малые теплопотери на длинных трассах за счёт непрерывной заводской изоляции; важен правильный выбор толщины пены под длину и климат.
  • Унификация стыковых узлов — сокращает время и стоимость монтажных работ, при этом качество стыка критично для сохранения теплотехнических характеристик.
  • Возможность заводской комплектации диагностическими каналами (для контроля состояния изоляции) и каналами для греющего кабеля — полезно при просадках температуры или сезонных перегрузках.
  • Требует проектной проверки совместимости с внутридомовой разводкой: переходы на полиэтиленовые или металлополимерные трубы должны выполняться через сертифицированные фитинги и компенсаторы температурных деформаций.

Замечание по проектированию: для точного подбора Thermo Twin необходимо соотнести расчетный расход и перепад давления, требуемую температуру на подаче, особенности грунта и длину трассы; технические параметры и допустимые режимы эксплуатации надо сверять с паспортом конкретной конфигурации.

Конфигурации и диапазон диаметров Thermo Twin

Thermo Twin выпускается в нескольких конфигурациях: пара параллельных несущих труб в одном кожухе, вариант с центральным разделителем и модульные исполнения с дополнительным сервисным каналом. Типичные внутренние диаметры несущих труб для бытовых и малоэтажных проектов — DN20, DN25, DN32, DN40, DN50, DN65. Для магистральных участков возможны большие диаметры.

Практические рекомендации по выбору диаметра:

  • Для стандартного одно- или двухквартирного дома обычно достаточно DN25—DN32 (ориентировочно для тепловой нагрузки до 20—25 кВт и умеренных расстояний).
  • При больших тепловых нагрузках или длинных подводках выбирают DN40—DN65, чтобы снизить расходы на насосную энергию и обеспечить допустимые скорости потока.
  • Толщина изоляции в сборке варьируется (обычно 30—50 мм для частных подводок); с увеличением диаметра внешняя геометрия сборки растёт и учитывается при прокладке канавы и при расчёте теплопотерь.

Финальное решение по конфигурации и диаметрам должно базироваться на расчёте расхода и потерь давления, а также на доступных заводских вариантах поставщика.

Изоляция и энергосбережение Thermo Twin

Thermo Twin использует закрытоячеистый пенополиуретан (ППУ) как основной тепловой изоляционный материал, залитый непосредственно вокруг двух несущих труб внутри общей оболочки. Плотность и структура ППУ обеспечивают низкую теплопроводность; типичные значения λ для качественного ППУ в предизолированных изделиях лежат в диапазоне 0,022—0,030 Вт/(м·К). На практике это означает существенное снижение линейных теплопотерь по сравнению с неизолированной трубой.

Ключевые конструктивные элементы, влияющие на теплотехнический результат:

  • непрерывность слоя ППУ без пустот и технологических швов — минимизирует локальные утечки тепла;
  • внутренние несущие трубы (сталь, полиэтилен, сшитый полиэтилен) — материал и диаметр влияют на тепловое сопротивление и на диффузионное поведение системы;
  • внешняя защитная оболочка из полиэтилена высокой плотности (PE-HD) — барьер против влаги и механических повреждений;
  • диффузионный барьер (металлизированная лента или внутреннее покрытие) в отдельных исполнениях — для дополнительно низкой влагонасыщаемости утеплителя.

Примеры типичных показателей теплопотерь (ориентировочно):

Диаметр несущей трубы Толщина утеплителя Прибл. потери тепла при ΔT=60 K, Вт/м
25 мм 30 мм ≈3,0
25 мм 50 мм ≈1,5
50 мм 50 мм ≈2,0

Эти значения зависят от точных размеров труб, фактической теплопроводности ППУ и условий эксплуатации (температура среды, тип грунта при прокладке). Для проектного расчёта используйте таблицы и методики производителя Thermo Twin или вычисления по формуле цилиндрической теплопроводности с учётом теплоперехода наружного слоя.

Практические рекомендации по энергосбережению:

  • выбирать толщину утеплителя исходя из длины трассы и допустимых тепловых потерь: для коротких вводов (до 30 м) можно ориентироваться на меньшую толщину, для длинных — увеличивать до 50 мм и более;
  • обеспечивать качественную стыковку и герметизацию заводских узлов — дефекты на стыках дают наибольшую долю дополнительных потерь;
  • прокладывать трассу в подходящей глубине и с защитными слоями (песок, геотекстиль), чтобы исключить контакты с агрессивными средами и механические повреждения оболочки;
  • учитывать возможность конденсации и защиту от влаги: при высокой влажности грунта предпочтительны варианты с диффузионным барьером.

Оптимальные сценарии применения Thermo Twin

Thermo Twin целесообразен там, где требуется совместная прокладка подающей и обратной магистралей в одном корпусе при ограниченном пространстве траншеи и при необходимости снизить трудозатраты на монтаж. Типичные сценарии:

  • приборные и индивидуальные вводы в частные дома и коттеджи — компактная конфигурация упрощает монтаж и уменьшает площадь траншеи;
  • короткие внутриквартальные отводы от распределительных коллекторов на жилые участки — удобство стыковки и герметичность единичного изделия;
  • ремонтные и реконструкционные работы, где важно минимальное вмешательство в существующую инфраструктуру и ограничение площади работ;
  • участки с требованием одинаковой тепловой по­токовой схемы (подача/обратка в одном пакете) для упрощения гидравлической балансировки.

Ограничения и практические нюансы:

  • Thermo Twin не предназначен для паровых линий — применяется для циркулирующих теплоносителей с рабочими температурами и давлениями в пределах, оговорённых паспортом изделия;
  • радиусы изгиба у готовых секций ограничены: для небольших радиусов потребуются заводские отводы или монтаж с применением монтажных элементов;
  • при больших тепловых нагрузках и длинных магистралях может быть экономичнее применить отдельные более толстые изолированные магистрали или другую модель с большей толщиной утеплителя.

Модель Varia — описание и технические характеристики

Varia — модульная предизолированная система, ориентированная на широкий спектр задач: от гибкой разводки в коттеджах до магистральных решений с требованием вариативности материалов трубы и конфигураций. Основная идея — сочетание сменных несущих труб и унифицированного изоляционного блока с внешней защитной оболочкой.

Конструктивно Varia включает следующие компоненты:

  • несущая труба (варианты: стальная, бесшовная нержавеющая, PEX, PE-Xa, медь) — выбор подбирают по условиям рабочего давления, коррозионной стойкости и совместимости с теплоносителем;
  • пенополиуретановый утеплитель различной толщины (обычно от 19 до 120 мм) — обеспечивает требуемый уровень теплотехнической защиты;
  • внешняя защитная оболочка из PE-HD или с армированием — повышенная стойкость к механическим нагрузкам и агрессивным средам;
  • комплектные заводские соединители: сварные или фланцевые узлы для стальных труб, электросварные муфты для полиэтиленовых исполнений.

Типичные технические параметры (ориентировочно):

Параметр Диапазон / значение
Материал несущей трубы сталь / нерж. сталь / PEX / PE-Xa / медь
Толщина утеплителя 19—120 мм
Теплопроводность утеплителя (λ) 0,022—0,030 Вт/(м·К)
Рабочая температура до 110—120 °C (в зависимости от исполнения)
Рабочее давление PN10—PN25 в зависимости от материала и стенки трубы
Стандартная длина звена 6 м, 12 м (возможно изготовление по заказу)
Внешняя оболочка PE-HD / армированный PE

Монтажные особенности и эксплуатационные требования:

  • Varia допускает комбинированное применение разных материалов трубы в одном проекте — важно согласовать методы соединения и компенсаторы теплового удлинения;
  • для стальных исполнений необходима антикоррозионная защита концов и правильная организация фланцевых узлов при подключении к оборудованию;
  • при прокладке через дороги или зоны с высокими нагрузками рекомендуется использование дополнительной защитной гильзы и усиленной внешней оболочки;
  • при проектировании учитывайте массу и жёсткость секций Varia — для больших диаметров требуются усиленные опоры и анкеры.

Перед выбором конкретного исполнения Varia следует согласовать материал трубы, рабочие параметры (температура, давление), требуемую толщину утеплителя и способ стыковки; окончательные показатели и допустимые режимы определяются паспортом изделия.

Многофункциональность и модульность Varia

Varia спроектирована как платформа для различных сценариев прокладки теплотрасс: от магистральных участков низкой и средней мощности до ответвлений к индивидуальным домам и комплекса небольших зданий. Модульность проявляется в нескольких аспектах:

  • Конфигурация трубной композиции: возможна как однотрубная, так и двухтрубная сборка с раздельными каналами для подачи и возврата, а также исполнение с дополнительными кабель- или каналами для датчиков и греющего кабеля.
  • Стандартные секции и переходники: заводские прямые участки сочетаются со специализированными фитингами (колена, тройники, переходы по диаметру), что упрощает сборку трасс разной геометрии без применения высокоточной подгонки на месте.
  • Сменные наружные оболочки и варианты защиты: для открытой прокладки возможны оболочки из полиэтилена высокой плотности, для участков с повышенной механической нагрузкой — усиленные полимербетонные или металлические защитные элементы.
  • Возможность интеграции дополнительных элементов: модули для ввода греющего кабеля в трубу, вставки для монтажа теплообменников в шафах, патрубки для монтажа запорной арматуры и отводов.

Практические следствия модульности для проектировщика и монтажника:

  • Снижение времени монтажных работ за счет унифицированных соединений и минимальной подгонки на месте.
  • Упрощённая логистика: одинаковые секции для разных участков трассы уменьшают ассортимент на площадке.
  • При реконструкциях можно менять только отдельные модули (например, секцию с увеличенным диаметром или дополнительным каналом) без демонтажа всей трассы.

Ограничения и нюансы: модульность снижает трудоёмкость, но требует строгого соблюдения паспортных данных при замене секций — несоответствие по наружной оболочке, толщине изоляции или типу соединения приводит к ухудшению герметичности и теплотехнических характеристик. Перед выбором исполнения Varia следует сверять параметры секций с проектной документацией и учитывать требования по защите от коррозии и механики для конкретного участка.

Технические данные и особенности монтажа Varia

Технические параметры Varia варьируют в зависимости от внутренней конфигурации и исполнения, но для практической оценки и проектирования полезно ориентироваться на типичные характеристики:

  • Диапазон номинальных диаметров внутренних труб: обычно от 20 до 200 мм (для отопительных и ГВС линий частных и малоэтажных объектов). Для крупных магистралей возможны более крупные диаметры — по согласованию с производителем.
  • Рабочее давление: типовые исполнения рассчитаны на PN10—PN25; для участков с повышенными нагрузками доступны исполнения до PN40 (требуется подтверждение в техническом паспорте).
  • Максимальная рабочая температура теплоносителя: до 110—120 °C в стандартных полиэтиленовых оболочках; при использовании специальных материалов — выше, по спецификации.
  • Тип изоляции: полиуретановая (PUR) пена с характерной теплопроводностью 0,024—0,036 Вт/(м·К); толщина изоляции подбирается по теплотехническому расчету и обычно составляет 20—100 мм.
  • Герметизация и соединения: заводские сварные швы и механические муфты с наружной защитой; допускается монтаж с фланцевыми и терморезистивными соединениями при соблюдении требований по компенсированию линейного расширения.

Особенности монтажа, которые влияют на трудоёмкость и качество трассы:

  • Подготовка стыков: очистка контактных поверхностей, контроль геометрии торцов и соблюдение последовательности операций при нанесении клеевых/герметизирующих составов. Невнимание к этим операциям приводит к проникновению влаги в пену и ухудшению теплоизоляции.
  • Компенсация температурного расширения: используются монтажные петли, компенсаторы или гибкие секции; расчёт длины компенсатора должен учитывать максимальную и минимальную рабочие температуры и фиксированную констреинцию линий.
  • Укладка и опоры: для Varia рекомендуется опирать секции на шарнирные опоры с шагом, зависящим от диаметра и массы (обычно 1,5—3,0 м для малых диаметров; для тяжёлых сборок — по проекту). При наружной прокладке требуется защита от УФ и механических воздействий.
  • Проверка на герметичность: после монтажа — гидравлические испытания по проектному давлению с контролем по падению давления и осмотру соединений; электрическая проверка проводимости греющего кабеля (если встроен) и контроль изоляции.

Ограничения и рекомендации: точные параметры (давление, температура, толщина изоляции, тип оболочки) должны быть подтверждены заводским паспортом конкретного изделия. Для участков с агрессивными грунтами или высокой коррозионной активностью требуется дополнительная защита наружной оболочки и, при необходимости, катодная защита.

Сравнительная сводка: Quattro vs Thermo Twin vs Varia (ключевые параметры)

Параметр Quattro Thermo Twin Varia
Назначение Компактные сборки для подачи/возврата и дополнительных коммуникаций в жилых районах. Двухканальные системы с акцентом на минимальные теплопотери и энергосбережение. Модульная платформа для разнообразных сценариев: магистрали, ответвления, ввода в здания.
Внутренние конфигурации Четырёхканальная (например, две линии + два кабель-канала). Два параллельных канала (подача и возврат), возможны варианты с дополнительной камерой. От одно- до многоканальных исполнений, возможны каналы для кабеля/датчиков.
Тип изоляции Полиуретановая пена (PUR), стандартные толщины для жилых линий. Усиленная изоляция, оптимизированная по теплотехническим потерям. PUR с возможностью выбора толщины и наружной оболочки по условиям эксплуатации.
Диапазон диаметров (примерно) 20—160 мм 25—200 мм 20—200+ мм (модульность позволяет расширять диапазон)
Рабочее давление (типично) PN10—PN25 PN10—PN25 (возможно выполнение для PN40) PN10—PN40 в зависимости от исполнения
Температура теплоносителя До ~110 °C До ~120 °C (оптимизировано для высокотемпературных режимов) До ~110—120 °C, зависит от оболочки
Монтаж Быстрый монтаж вследствие стандартизованных модулей; подходит для массовой прокладки. Требует точного теплоизоляционного уплотнения; при правильном монтаже обеспечивает низкие потери. Гибкие схемы монтажа: простая интеграция фитингов и дополнительных модулей; требует контроля стыков.
Преимущества Компактность, быстрая сборка, подход для плотной застройки. Низкие теплопотери, более высокий КПД трассы при длительных магистралях. Гибкость в проектировании, лёгкость модификации и адаптации под разные задачи.
Ограничения Меньшая универсальность по сравнению с модульной платформой. Более высокая цена за единицу длины при максимальной изоляции. Требует строгого контроля стыков и соответствия модулей по паспорту.

Заключение по применению: для протяжённых магистралей с приоритетом энергосбережения целесообразно рассматривать Thermo Twin; для плотной городской или коттеджной застройки — Quattro; для разноплановых задач и проектов с изменяющимися требованиями по конфигурации удобнее применять Varia. При окончательном выборе требуется сопоставление паспортных данных, стоимости монтажа и долгосрочных эксплуатационных расходов.

Проектирование и подбор теплотрассы для дома (теплотрасса для дома)

Проектирование теплотрассы для частного дома должно быть ориентировано на конкретный тепловой режим объекта и условия прокладки. Основные этапы и практические рекомендации:

  1. Определение тепловой нагрузки здания. Выполните расчёт теплопотерь по помещениям или используйте ориентировочную потребность: для современных утеплённых домов — 40—80 Вт/м2 пола отапливаемой площади; для старых — 100—150 Вт/м2. Для ГВС рассчитывайте часовой пик потребления и энергию для подогрева требуемого объёма воды.
  2. Выбор рабочей схемы и температурных режимов. Задайте ΔT между подачей и возвратом (обычно 20—30 °C для систем отопления; для повышения эффективности можно применять более высокий ΔT, но это влияет на циркуляционные расходы).
  3. Расчёт массового расхода теплоносителя: Q = m·c·ΔT, где Q — мощность, c ≈ 4180 Дж/(кг·К) для воды. Пример: при Q = 15 кВт и ΔT = 30 °C m = 15000/(4180·30) ≈ 0,12 кг/с (~0,43 м3/ч).
  4. Подбор диаметра трубы по скорости и потерям давления. Целевые скорости для магистральных участков частного дома: 0,4—1,0 м/с; для распределительных линий — 0,3—0,6 м/с. Выберите диаметр, обеспечивающий нужную пропускную способность при разумных потерях давления и экономичной циркуляции.
  5. Определение толщины изоляции. Исходите из требований по теплопотерям, глубины прокладки и нормативов. Для наружной прокладки в умеренном климате толщина PU-пены 30—60 мм обеспечивает низкие потери; при необходимости минимизировать потери при длинных линиях — 80—100 мм. Рекомендуется расчет удельных теплопотерь и сравнение вариантов с учётом стоимости материалов.
  6. Проектирование компенсаторов и арматуры. Планируйте геометрические петли, гибкие вставки или компенсаторы для сглаживания температурных деформаций. Закладывайте места установки отсечных и регулирующих клапанов, пробоотборов и дренажей для обслуживания.
  7. Выбор оболочки и защиты. Для траншейных решений — полиэтиленовая оболочка с защитой от механики и УФ; для участков под проезжей частью — дополнительные защитные кожухи или бетонная защита. На участках с агрессивным грунтом — оцинкованные или полимерные усиленные оболочки.
  8. Проверка гидравлики и потерь давления. Сверьте падение давления по трассе с возможностями циркуляционного насоса; при необходимости пересмотрите диаметр или добавьте байпасные линии и балансировочную арматуру.
  9. Составление спецификации и паспортизация. В спецификации укажите типы труб, толщины изоляции, характер наружной оболочки, детали стыков и фитингов, рабочие параметры (давление, температура) и требования к испытаниям и документации.

Контрольный чек-лист при проектировании: расчёт теплопотерь, выбор ΔT, расчёт расхода, подбор диаметра по скорости и потерям, определение толщины изоляции, схема компенсации температурных деформаций, защита оболочки, спецификация материалов и план испытаний.

Практические ограничения: точные значения диаметров, толщин и давлений зависят от марки и исполнения предизолированных труб — их необходимо подтверждать заводскими паспортами. При сложном рельефе или необходимости пересечения инженерных коммуникаций привлекайте инженера-геодезиста и рассчитывайте дополнительные защитные мероприятия. Экономическая оценка должна учитывать не только стоимость материалов, но и расходы на монтаж, обслуживание и ожидаемые тепловые потери в течение расчётного периода эксплуатации.

Расчет тепловых потерь и подбор диаметра

Первый шаг — определить тепловую нагрузку системы Q (Вт) и допустимое падение температуры ΔT на трассе. Для носителя (вода) массовый расход ṁ вычисляют по формуле:

ṁ = Q / (c · ΔT)

где c = 4186 Дж/(кг·K). Объемный расход V̇ = ṁ/ρ (ρ≈1000 кг/м³). Далее подбирают внутренний диаметр D так, чтобы средняя скорость v находилась в практическом диапазоне: для магистралей обычно 0,6—1,5 м/с, для разводок частного дома 0,2—0,8 м/с. Связь расхода и скорости:

v = V̇ / A, A = π·D²/4

При выборе диаметра проверяют давление в сети по формуле потерь на трение (экспликация):

Δp = f(Re) · (L/D) · (ρ·v²/2)

коэффициент гидравлического сопротивления f оценивают по формуле Блазиуса или получают из табличных значений для конкретного материала. Подбор диаметра — итеративный процесс: рассчитывают v при выбранном D, затем Δp для длины L и проверяют соответствие допустимому перепаду давления и имеющемуся насосному напору.

Ниже приведена ориентировочная таблица для воды при ΔT = 20 K (пример расчёта для оценки):

Тепловая нагрузка Q, кВт Расход V̇, л/с Диаметр, мм (ориентир) Скорость v, м/с (пример)
5 0.06 20—25 0.3—0.6
20 0.24 25—32 0.5—0.8
50 0.60 40—50 0.6—1.2
100 1.19 65—80 0.6—1.0

После выбора диаметра проверяют теплотехнические потери трассы. Удельная теплопотеря на участок q’ (Вт/м) зависит от температуры теплоносителя Ti, температуры окружающей среды Te и суммарного термического сопротивления Rтрассы:

q’ = (Ti — Te) / Rтрассы

Rтрассы включает сопротивление по металлу, утеплителю и контактному слою с грунтом или воздухом. Для предизолированных труб важны толщина и теплопроводность утеплителя; расчет R удобнее проводить по справочной методике производителя или нормативам теплотехники. Итоговый выбор диаметра и изоляции выполняют совместно: увеличение диаметра повышает расход и потери на трение, тогда как более толстая изоляция снижает теплопотери и может позволить уменьшить повторные утеплительные мероприятия.

Учет режимов отопления и ГВС при проектировании

При проектировании обязательно разделять режимы: отопление (ОТ) и горячее водоснабжение (ГВС). Основные отличия — пиковые и постоянные нагрузки, температурные уровни и требуемые перепады ΔT.

  • Для отопления принимают расчетную наружную температуру и требуемую температуру подачи/обратки. При переменном режиме циркуляции рассчитывают максимальный и минимальный расходы для обеспечения контролируемых тепловых потерь по трассе.
  • Для ГВС важен кратковременный пик расхода (несколько точек отбора одновременно). При расчете трубопровода ГВС используют одновременно суммарное номинальное потребление и коэффициенты одновременности для конкретного дома.

Технические требования:

  • Разделение магистралей ОТ и ГВС или использование двужильных (двухтрубных) предизолированных конструкций при планировании — с учетом максимальных рабочих температур и материалов уплотнений.
  • Выбор ΔT: для типичных схем ОТ ΔT = 10—20 K; для ГВС допускают более высокий ΔT, но учитывают температурные ограничения материалов и состав теплоносителя.
  • Контроль гидравлики при переключениях режимов (например, при переходе с летнего контура на отопление): предусмотреть байпасные линии, регулирующую арматуру и автоматизацию, чтобы не создавать превышающих нагрузок на насосы и соединения.

Уточняющие расчеты: оценить теплопотери трассы при минимальном и максимальном расходе, проверить работоспособность системы управления по поддержанию температуры на потребителях и обеспечить условия, при которых теплопотери не приведут к застою или промерзанию в сезон низких нагрузок.

Монтаж: подготовка, укладка и стыковка предизолированных труб

Монтаж предизолированных труб — последовательность действий, требующая соблюдения технологических допусков производителя. Ключевые этапы и требования:

  • Подготовка трассы: геодезическая разбивка, оценка уровня грунтовых вод, удаление корней и острых камней. Для кабельной и трубной канализаций — обеспечение проектной глубины заложения и уклона.
  • База и постель: песчаная или песчано-гравийная подушка толщиной 100—200 мм, уплотнённая и выровненная. На мягких грунтах требуется геотекстиль и усиленная опора.
  • Укладка труб: распаковка и перемещение без повреждения наружной оболочки и утеплителя. Трубы укладывают на подготовленную постель, соблюдая заданный радиус изгиба и минимальные расстояния между осями. Рекомендуемое значение продольного уклона — согласно проекту, для удаления конденсата и обеспечения дренажа сточных вод в кабельных каналах.
  • Стыковка несущих труб (несущая труба — металлическая или полимерная): сварка (электросварка, стыковая сварка) для стали или электросварочные соединения для полиэтилена. После соединения несущая труба испытывается на герметичность в соответствии с проектным давлением.
  • Изоляционные соединения и термоусадочные муфты: герметичность и непрерывность утеплителя восстанавливают заводскими или полевыми муфтами с термоусадкой и уплотняющими элементами. Важно обеспечить непрерывность наружной оболочки для защиты от влаги и механических повреждений.
  • Монтаж соединительных узлов и отводов: применяют заводские элементы с учётом максимальных температур и давлений. Все арматурные узлы должны иметь изоляционные вкладыши или компенсаторы в местах прохода утеплителя.

Контроль качества и испытания:

  • Гидростатическое испытание системы при давлении, указанном в проекте, обычно не менее 1,25—1,5 рабочего давления для новых трасс. Выполнение и протоколирование испытаний — обязательны перед засыпкой.
  • Визуальный осмотр стыков, проверка целостности наружной оболочки, измерение сопротивления изоляции для электрических трасс и проверка связности сигнального проводника при наличии.
  • Заполнение швов антикоррозионными составами, установка предупредительных лент и покрытий на места пересечений.

Перед засыпкой участка нельзя допускать наличия подтеков и незафиксированных соединений; все результаты испытаний должны быть задокументированы.

Засыпка и восстановление поверхности: слой защиты от механических нагрузок (песок, затем слой щебня при необходимости), последующая послойная уплотнённая засыпка. Над трассой укладывают предупреждающую ленту. При прокладке в траншее важно соблюдать минимальные глубины заложения и теплоизоляционные требования по проекту.

Дополнительные требования: предусмотреть компенсаторы для температурных расширений, опоры и анкеры в местах изменения направления и на опорах; обеспечить доступность узлов для обслуживания (колодцы, камеры). Соблюдение технологических карт производителя сокращает риск повреждений изоляции и обеспечивает заявленные теплотехнические характеристики трассы.

Подготовка участка и технологии укладки

Подготовка участка начинается с топографической привязки трассы и проверки подземных коммуникаций. На основе проектных отметок определяют глубину траншеи с учётом глубины промерзания, дренажа и требований по прокладке кабелей/трубопроводов. Типичные рекомендации по глубине траншеи для частных объектов: 0,8—1,6 м в зависимости от климатической зоны и наличия дорожного покрытия; конкретную глубину подтверждает проектант.

  • Основание траншеи: уплотнённый песчаный или щебёночный слой 100—200 мм, без крупных камней и органики.
  • Бутылочное положение и выравнивание: уклон для дренажа конденсата 0—0,002 (0—2 мм/м) при необходимости сброса влаги в коллекторах.
  • Подготовка подложки: геотекстиль подсыпается при слабых грунтах; при высоком УГВ предусматривать дренажные выводы и песчаную подушку с гравием.
  • Защитный слой: поверх предизолированной трубы укладывают защитные плиты или слой песка/щебня не менее 150 мм до верхнего края трубы, далее — обратная засыпка с уплотнением послойно.

При наземной прокладке на опорах учитывают температурную деформацию: шаг опор и скользящие опоры рассчитывают по коэффициенту линейного расширения материала несущей трубы. Для подземной прокладки важно обеспечить целостность защитной оболочки (например, HDPE) и непрерывность утеплителя; места стыков должны быть доступны для контроля.

Этап Контрольные параметры
Разметка и выемка соответствие проекту, отсутствие повреждений коммуникаций
Подготовка подушки уплотнение, отсутствие камней >20 мм
Укладка трубы горизонтальность/уклон, защита от механических повреждений
Обратная засыпка слоёвка и уплотнение, контроль осадки

Соединительные узлы, герметизация и контроль качества

Стыковые узлы предизолированных труб требуют последовательного выполнения работ: подготовка торцов, механическое соединение несущих труб, восстановление изоляции и монтаж наружной оболочки. Типовая последовательность:

  1. Обрезка и очистка несущей трубы; проверка диаметра и круглости.
  2. Сварка/муфтовое соединение несущих труб в соответствии с технологией материала (электросварка для стальных, термосварка — для ПЭ).
  3. Восстановление теплоизоляции: установка заполнителя (жидкий ППУ, пористые вставки) и ее отверждение по регламенту производителя.
  4. Монтаж наружной защитной муфты (оболочки) с применением уплотнений, термоусадочных или клеевых лент там, где предусмотрено проектом.

Критерии приемки и контроль качества:

  • Герметичность несущей трубы: гидравлическое испытание под рабочим давлением с выдержкой по проекту (в большинстве проектов — не менее 1,25—1,5 рабоч. давления в течение нескольких часов).
  • Плотность соединения изоляции: визуальная оценка швов, измерение толщины изоляции в контрольных точках.
  • Целостность наружной оболочки: отсутствие трещин, правильная фиксация муфт и уплотнений.
  • Электрическая непрерывность трассы/проверка трассировочного провода (если предусмотрен) и тест на локализацию утечки.

При выполнении работ по стыковке обязательны протоколы сварки, акты гидроиспытаний и записи по восстановлению изоляции — без них участок к эксплуатации не допускается.

Тест Типичное требование
Гидропресс 1,25—1,5 × рабочее давление, выдержка 1—4 ч
Визуальный контроль без дефектов, толщина изоляции — по проекту ±10%
Электропроверка непрерывность трассировочного провода, сопротивление изоляции по регламенту

Защита от промерзания: греющий кабель в трубе и другие решения

Для исключения промерзания применяют сочетание пассивных и активных мер. Активное решение — электрический греющий кабель (саморегулирующийся или постоянной мощности). Принципы выбора и монтажа:

  • Тип кабеля: для предизолированных трасс чаще используют саморегулирующийся кабель, который снижает риск перегрева и адаптирует мощность по температуре.
  • Место укладки: кабель можно прокладывать внутри рабочей трубы (с учётом обслуживания), в полости между рабочей трубой и наружной оболочкой (если проект допускает) или рядом с трубой в защитном канале. Внутренняя укладка предпочтительна для повышения эффективности, но усложняет обслуживание.
  • Мощность кабеля: ориентировочно 10—40 Вт/м в зависимости от теплопотерь, глубины закладки и требуемой температуры, расчёт выполняют по теплотехнической схеме трассы.
  • Управление и защита: термостат, автоматическое отключение при перегреве, защита дифференциальным автоматом (УЗО), отдельные цепи питания на участки с разными условиями.

Альтернативы и дополнения:

  • Увеличенная толщина утеплителя в «критических» участках.
  • Организация циркуляции теплоносителя с минимальным расходом (поддерживающий режим) для секций с отключаемыми контурами.
  • Применение термосберегающих коробов и дополнительной внешней изоляции на узлах и вводах.

Прокладывать греющий кабель без проектного расчёта мощности и без средств защиты нельзя: это приводит к повышенному энергопотреблению и риску локального перегрева.

Эксплуатация и обслуживание: сервис, диагностика и ремонт

Эксплуатация предизолированных теплотрасс должна быть регламентирована техническим планом с расписанными интервалами проверки и перечнем мероприятий. Включите контракт на сервис с документированным временем реагирования на аварии и запасом типоразмеров на складе.

Мероприятие Интервал Цель
Визуальный осмотр колодцев и вводов ежеквартально проверка целостности оболочки, дренажа, наличия воды
Снятие и анализ температурных графиков ежемесячно в отопительный период контроль режимов и выявление потерь
Термографическая съёмка раз в год поиск дефектов изоляции и утечек тепла
Гидропневматические испытания по регламенту или при ремонте проверка герметичности после работ
Проверка электрической защиты и греющих кабелей раз в год исправность цепей, УЗО, термостатов

Типовые ремонтные операции:

  • Локальный ремонт оболочки и восстановление утепления с применением заводских материалов или сертифицированных ремонтных комплектов.
  • Замена секции несущей трубы с установкой временного байпаса и последующим проведением гидроиспытаний.
  • Ремонт или замена греющего кабеля с обязательной проверкой системы управления и защитных устройств.

Документирование: журналы работ, акты испытаний, материалы дефектоскопии и акты ввода в эксплуатацию должны храниться у эксплуатирующей организации. Наличие данных позволяет быстро локализовать причины деградации и планировать замену узлов до критичного отказа.

Наличие договорённого регламента обслуживания и склада типовых запасных частей сокращает время простоев и затраты на аварийные работы.

Стандарты, сертификация и гарантийные обязательства Usystems

Перед покупкой и монтажом предизолированных труб Usystems следует запросить и проверить комплект документальной отчётности. Ключевые элементы, на которые нужно ориентироваться: система менеджмента качества изготовителя, сертификаты соответствия продукции, протоколы заводских и приёмосдаточных испытаний на партию, а также условия гарантии и порядок рекламации.

Документ Что показывает Почему запрашивать
Сертификат качества завода (ISO 9001 и/или эквивалент) Наличие регламентированных процедур производства и контроля Снижает риск систематических дефектов и несоответствий
Протоколы испытаний каждой партии Результаты гидравлических, адгезионных, теплотехнических и механических испытаний Подтверждает соответствие параметров поставляемой партии заявленным
Сертификаты на материалы (стальная труба, ППУ, полиэтиленовая оболочка) Химический состав, механические свойства, теплопроводность Важно при оценке долговечности, коррозионной стойкости и тепловых потерь
Декларация/сертификат соответствия национальным требованиям Соответствие регламентам и нормам конкретной страны Необходим для легальной эксплуатации и приёмки объектов
Паспорт изделия и инструкция по монтажу Технические характеристики, допустимые режимы, требования к стыкам Нужны для проектирования и контроля монтажа
Гарантийный талон/договор Период гарантии, исключения, обязательства поставщика по ремонту/замене Определяет коммерческие и сервисные риски

На стадии контрактования рекомендую закрепить в договоре следующие положения: перечень требуемых испытаний и критериев приёмки, срок действия гарантии (указать стартовую дату), ответственность за дефекты выявленные в гарантийный период и порядок проведения рекламаций. Гарантийные обязательства обычно покрывают производственные дефекты корпуса, адгезию ППУ и непрерывность защитной оболочки; они, как правило, не распространяются на повреждения при транспортировке, неправильный монтаж или нарушения проектных режимов.

Приёмка должна включать сверку сопроводительных протоколов, визуальную проверку целостности оболочки и выборочную гидравлическую проверку стыков на месте.

Экономика проекта: стоимость, окупаемость и расчет для частного дома

Оценка экономики прокладки предизолированной теплотрассы для частного дома требует поэтапного расчёта капитальных и эксплуатационных затрат и сравнения с альтернативными решениями. Основные статьи затрат и формулы расчёта представлены ниже.

Статья затрат Что учитывать
Материалы Стоимость труб по диаметру и типу (м/п), фитинги, оголовки, задвижки
Монтаж Траншея/горизонтальный бур, укладка, стыковка, герметизация, обратная засыпка
Дополнительное оборудование Краны, тепловычислитель, термокамеры, греющий кабель (при необходимости)
Пуско-наладочные испытания Гидравлические испытания, термовизионная проверка после запуска
Эксплуатация Энергетические потери по трассе, обслуживание и локальный ремонт

Шаблон расчёта окупаемости:

  1. Определить дополнительный капиталовложение (ΔCAPEX) = стоимость предизолированной трассы — стоимость базовой альтернативы (например, обычная труба в траншее с локальной изоляцией).
  2. Оценить годовую экономию по энергии: ΔE = L × q_saved × t, где L — длина трассы (м), q_saved — экономия теплопотерь, Вт/м (разница между альтернативой и предизолированной трубой), t — время работы системы в часах в год.
  3. Перевести тепловую экономию в денежный эквивалент: Сэкономленные_руб = ΔE (кВт) × tariff_тепла (руб/кВт·ч) × t_коэффициент. Учесть КПД котла/насоса и стоимость тепла.
  4. Простая окупаемость = ΔCAPEX / Сэкономленные_руб в год.

Иллюстративный пример (условия обозначены явно):

  • Длина трассы L = 100 м.
  • Предполагаемая экономия теплопотерь q_saved = 20 Вт/м (на практике берут данные производителя для конкретной температуры теплоносителя).
  • Время работы системы t = 4 000 ч/год (среднеевропейский отопительный сезон).
  • Тариф на тепло/энергию: 2,5 руб/кВт·ч (пример).

Расчёт:

Годовая экономия энергии = 100 м × 20 Вт/м = 2 000 Вт = 2 кВт; годовая энергия = 2 кВт × 4 000 ч = 8 000 кВт·ч. Денежная экономия = 8 000 × 2,5 = 20 000 руб/год.

Если дополнительный CAPEX за предизолированную трассу по сравнению с альтернативой составляет 120 000 руб, простая окупаемость = 120 000 / 20 000 = 6 лет.

Комментарий: приведённый пример служит только для демонстрации методики. Для точного расчёта нужно использовать реальные данные производителя по q (Вт/м) при заданной ΔT, тарифы региона и фактическую длительность отопительного сезона. Также учитывать: дисконт при долгосрочных расчётах, изменение тарифов, стоимость обслуживания и вероятность локальных утечек.

  • Рекомендации по снижению CAPEX: использовать секции заводской готовности, минимизировать количество стыков, планировать оптимальную трассу (меньше длины и глубины) и привлекать опытного монтажного подрядчика.
  • Рекомендации по учёту OPEX: включить в расчёт расходы на периодические осмотры, возможные ремонтные работы на стыках и электроэнергию для циркуляционного насоса.

Кейсы и примеры проектов с применением Usystems

Кейс 1 — коттеджный посёлок (массовая прокладка предизолированных трасс):

  • Задача: подвести централизованное теплоснабжение к 24 домам общей длиной магистрали около 1 200 м.
  • Решение: поставка предизолированных секций с заводской сборкой узлов и минимальным количеством полевых стыков. Применялись армированные ППУ-трубы с полиэтиленовой оболочкой, монтаж комбинированный: открытые траншеи на подходах и горизонтально-направленное бурение под дорогой.
  • Результат: сокращение времени установки на 30—40% по сравнению с поэтапной сборкой из отдельных труб и значительное сокращение количества полевых сварных соединений, что снизило риск утечек и уменьшило теплопотери на сети.
  • Выводы: для массовых прокладок выгодна логистика с поставкой готовых секций, важно согласование размеров и развязок заранее.

Кейс 2 — реконструкция частного дома (замена традиционной теплотрассы):

  • Задача: заменить ветхую стальную наружную магистраль длиной 80 м на современную предизолированную систему с минимальными вскрытиями дорожного полотна.
  • Решение: использована модель с небольшим диаметром и заводскими муфтами, применено ГНБ под дорожным участком, в местах примыканий — заводские теплоузлы. На участках с ограниченным пространством применён греющий кабель внутри предизолированной трубы.
  • Результат: уменьшение теплопотерь трассы, повышение надёжности и сокращение времени простоя до одного дня при переключении на новую трассу. Дополнительный эффект — снижение потребности в ремонтах в первые 10 лет.
  • Выводы: при реконструкции критично согласовать точки подключения и использовать заводские узлы для уменьшения числа полевых работ.

Кейс 3 — удалённое дачное объединение с низкой тепловой нагрузкой:

  • Задача: обеспечить теплоснабжение 8 коттеджей в удалённой зоне с нерегулярным режимом отопления.
  • Решение: применена конфигурация с улучшенной изоляцией и возможностью установки греющего кабеля по трассе для предотвращения промерзания при сезонном режиме. Использована модульная система с лёгкими разборными муфтами для упрощения обслуживания.
  • Результат: минимизация риска промерзания в межсезонье, упрощение обслуживания и снижение эксплуатационных расходов за счёт изолированной трассы и адаптивного управления циркуляцией.
  • Выводы: для нерегулярных режимов предпочтительны решения с повышенной теплоизоляцией и дополнительными средствами защиты от промерзания.

Общие уроки из кейсов: планирование узлов и минимизация полевых соединений сокращают эксплуатационные риски; логистика фабричных секций критична для масштабных проектов; для реконструкций и ограниченных трасс стоит учитывать технологии безтраншейной прокладки. В документации к проекту необходимо заранее зафиксировать требования к испытаниям и гарантийному обслуживанию, чтобы избежать споров при приёмке работ.

Коттеджный комплекс: массовая прокладка предизолированных трасс

При массовой прокладке предизолированных труб ключевые задачи — унификация участков, сокращение монтажного времени и обеспечение контроля качества. Проект формируют модульно: магистральные участки большего диаметра, отводы к стоякам типовых размеров (обычно 32—75 мм для подвода к домам), стандартные комплекты стыков и колодцев для узлов соединения.

  • Подготовка: готовят генеральный план трасс с привязкой к топографии и сетям коммуникаций, рассчитывают последовательность работ по кварталам.
  • Логистика: поставки партиями по 200—500 м, хранение на ровной площадке, маркировка участков по номерам домов.
  • Монтаж: используют заводские концовики и заводскую изоляцию с минимальным числом полевых стыков; дачные подключения выполняют через заранее спроектированные ответвления из коллектора.
  • Контроль качества: перед засыпкой проводят гидростатическую пробу, визуальный осмотр и измерение сопротивления изоляции (где применимо).

Типичные ошибки — отсутствие запасных труб на узлах, недостаточное планирование укладки по этапам и несогласованность с землеройной техникой. Экономически оправдано использование предизолированных труб при прокладке свыше нескольких сотен метров и при наличии повторяющихся типовых подключений.

Реконструкция частного дома: замена традиционной теплотрассы

При замене старой магистрали на предизолированную задача — минимизировать земляные работы и обеспечить совместимость с существующим котлом и приборной разводкой. Первым шагом проводят обследование существующей трассы: материал труб, состояние изоляции, глубина заложения и точки присоединения в доме.

  • Варианты работ: полная замена с траншейной прокладкой; локальная замена участков; бестраншейные методы (гнб, прокол) для подводов к дому.
  • Переходы: используют заводские переходные фитинги для стыков с металлополимером или сталью; при необходимости устанавливают секционные компенсаторы.
  • Проверки: после монтажа делают испытание на герметичность и промывку, настраивают гидравлику и балансировку.

Ограничения: узкие подходы техники, необходимость отключения системы, возможная необходимость замены запорной арматуры и узлов учета. В большинстве частных случаев предизолированная труба сокращает теплопотери и уменьшает объем работ по локальной теплоизоляции в подвале и на вводе.

Как купить: поставки, логистика и послепродажное обслуживание

Порядок закупки предизолированных труб включает техническое задание, коммерческое предложение, согласование логистики и оформление сопроводительных документов. Техническое задание должно содержать длину трассы, требуемые диаметры, рабочие температуры и давления, глубину закладки, тип грунта и прогнозируемые точки присоединения.

  • Необходимые документы от поставщика: паспорт изделия, протоколы гидроиспытаний, сертификаты соответствия и гарантийные обязательства.
  • Логистика: уточните стандартизованные длины поставки, упаковку, требования к разгрузке (краны, погрузчики), сроки изготовления и доставки. При крупной партии планируйте транспорт заранее и резервные склады для временного хранения.
  • Условия приемки: проверка маркировки, отсутствия механических повреждений, целостности заводской изоляции; протокол о приёмке и заявление о рекламации в случае обнаружения дефектов.
  • Послепродажное обслуживание: согласуйте сроки гарантийного обслуживания, наличие запасных частей (фитинги, уплотнения), возможность выезда сервисной бригады и условия сервисного контракта.

Для ускорения процесса приложите к запросу проектную документацию или хотя бы план трасс с расчётными нагрузками — это сократит время на подготовку точного коммерческого предложения.

Часто задаваемые вопросы (FAQ) по Usystems и труба в утеплителе

1. Чем предизолированная труба отличается от традиционной?
Предизолированная труба поставляется с заводской теплоизоляцией и наружной защитной оболочкой, что снижает теплопотери и уменьшает трудозатраты на монтаж изоляции на объекте.
2. Какова ожидаемая долговечность системы?
Срок службы обычно определяется материалами несущей трубы, качеством оболочки и условиями эксплуатации; типичный ресурс заявляют в десятилетиях. Точные гарантийные сроки и эксплуатационные пределы указаны в документации производителя.
3. Можно ли прокладывать трубу мелкой траншеей?
Глубина заложения определяется климатической зоной и нормативами по промерзанию грунта. В ряде случаев применяют дополнительную защиту или подогрев при мелкой закладке; окончательное решение — по результатам расчёта морозозащиты.
4. Как ремонтировать повреждённый участок?
Небольшие дефекты изоляции можно локально восстанавливать полевыми ремонтными наборами; при повреждении несущей трубы выполняют идентификацию материала и устанавливают заводские переходные муфты или секцию замены с последующей гидроиспытательной проверкой.
5. Какова теплопотеря у трубы в утеплителе?
Теплопотери зависят от диаметра, толщины и типа изоляции, а также от дельты температур. Для точной оценки используют теплотехнический расчёт; ориентировочно заводская изоляция снижает потери в несколько раз по сравнению с неутеплённой магистралью.
6. Какие ограничения по температуре и давлению?
Ограничения зависят от материалов несущей трубы и оболочки; типовые предизолированные трассы проектируют под рабочие температуры и давления, указанные в спецификации поставщика. Перед покупкой уточните допускаемые пределы для выбранной модели.
7. Нужна ли специальная документация для приёмки работ?
Да. Приёмка включает исполнительную документацию, протоколы испытаний, паспорта на материалы и акты скрытых работ. Без этих документов обеспечить гарантийные обязательства затруднительно.

Рекомендации по выбору: какая модель Usystems подходит для моего дома

Сформируйте набор исходных данных: тепловая нагрузка дома (кВт), длина теплосети в м, требуемые подающая/обратная температуры, допустимое рабочее давление, глубина прокладки и тип грунта, наличие горячего водоснабжения (ГВС), ограничения по трассе и бюджет. Эти параметры определяют диаметр, тип оболочки и необходимость дополнительных мер против промерзания.

  • Тепловая нагрузка и требуемый расход — для подбора внутреннего диаметра и числа жил.
  • Длина трассы и удалённость от источника — для оценки допустимых теплопотерь и выбора теплоизоляции.
  • Климат и глубина промерзания — для решения по толщине утеплителя и необходимости греющего кабеля.
  • Монтажные ограничения (повороты, переходы под дорогой) — для выбора модульности и гибкости системы.

Алгоритм выбора модели:

  1. Короткие магистрали (обычно до 30—50 м) и простая подача отопления: предпочтительна Quattro — компактная компоновка жил, простая стыковка и невысокая цена монтажа.
  2. Средние и длинные трассы, где важна минимизация теплопотерь: Thermo Twin — двухтрубная конструкция с усиленной изоляцией, более эффективна на больших расстояниях и в холодном климате.
  3. Сложные конфигурации, частые ответвления, реконструкция с ограниченным пространством: Varia — модульность и гибкость при сочетании разных диаметров и функций (отопление, ГВС, кабель).
Сценарий Рекомендуемая модель Причина
Одноэтажный дом, короткая подводка Quattro Простая установка, подходит для небольших расходов
Длинная магистраль, суровый климат Thermo Twin Лучшие теплотехнические характеристики, толщина изоляции
Реконструкция, множественные ответвления Varia Модульность, удобство стыковки и переналадки

Перед покупкой уточните у поставщика предельные рабочие давления и температуры для выбранной модели, совместимость с комплектующими (фитинги, короба, узлы ввода) и наличие заводских сборок под ваш проект. Обязателен гидравлический расчёт трассы и проверка способов герметизации стыков в условиях конкретного грунта и глубины прокладки.

Usystems теплотрассы для дома обзор моделей Quattro, Thermo Twin и Varia с техническими характеристиками
