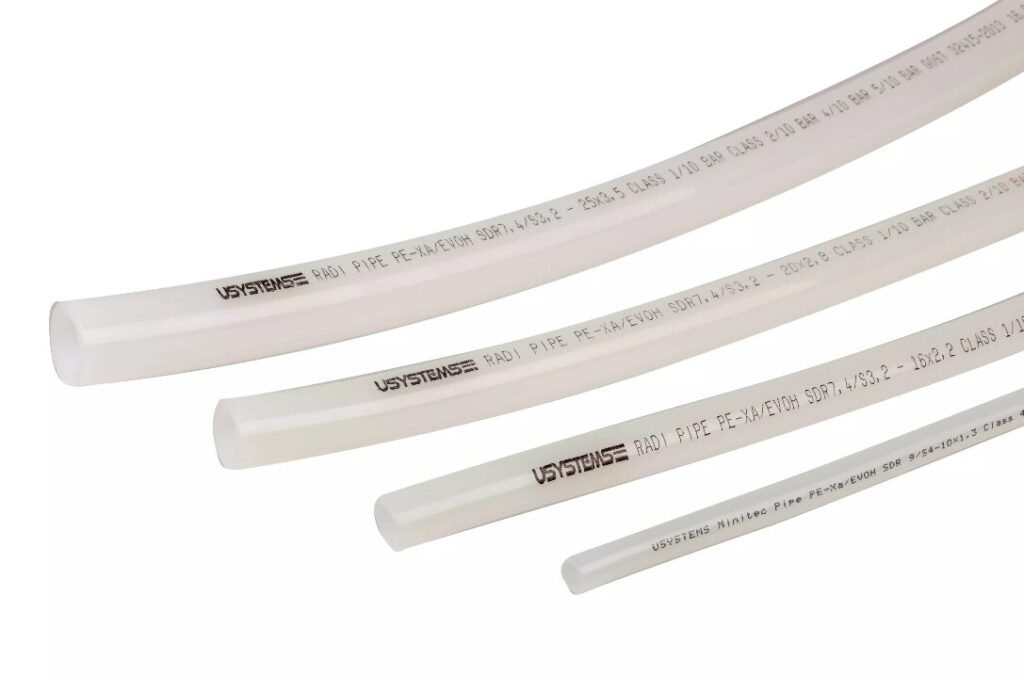

Труба Radi Pipe — практические советы по монтажу, выбору фитингов и предотвращению протечек

21 марта 2026

Я часто работаю с Труба Radi Pipe в проектах отопления и тёплых полов. За годы практики я понял, где такие трубы хороши и какие у них ограничения. В этой части я просто и по делу расскажу, что это за труба, куда её ставят и какие характеристики стоит учитывать заранее.

Труба Radi Pipe: обзор, назначение и ключевые характеристики

Труба Radi Pipe предназначена в первую очередь для систем отопления и тёплых полов. Я использую её и для обратки в радиаторных контурах, и для разводки тёплых полов, когда нужна гибкость и надёжность. По конструкции это гибкая многослойная труба с барьером против диффузии кислорода. Такая композиция снижает коррозию металлических элементов системы и продлевает срок службы контура.

Ключевые характеристики, на которые я всегда смотрю при выборе:

диаметры: чаще всего 12, 16, 20, 25 и 32 мм;
рабочая температура: до типичных 95 °C в кратковременном режиме, номинально до 80—90 °C в длительном режиме;
рабочее давление: обычно в пределах 6 бар для систем отопления;
кислородный барьер: алюминиевый или EVOH-слой в составе трубы;
гибкость и радиус изгиба: удобен при монтажах в стяжке и при укладке на фиксаторы;
устойчивость к гидравлическому и химическому износу.

Параметр	Значение / примечание
Материал	многослойный полимер + барьер
Диапазон диаметров	12—32 мм (стандартные размеры)
Рабочая t	до ≈90 °C в длительном режиме
Рабочее давление	обычно 6 бар

Совет из опыта: перед монтажом проверяю наличие кислородного барьера и диаметр трубы. Это экономит время и снижает риск проблем с коррозией коллекторов и котлов.

Материалы и конструктивные особенности труб Radi Pipe

Я объясню проще. Труба Radi Pipe чаще всего представляет собой не просто однослойный пластик. Это композиция слоёв, где каждый выполняет свою задачу. Внутренний слой отвечает за гидравлическую гладкость и устойчивость к агрессивной воде. Середина — основной несущий полимерный слой. Между полимерными слоями может быть алюминиевая фольга или слой EVOH. Внешний слой защищает от механических повреждений и ультрафиолета при хранении.

Преимущества такой конструкции заметны сразу на монтаже и в эксплуатации. Алюминиевый или EVOH-барьер почти полностью блокирует проникновение кислорода. Это уменьшает коррозию металлических фитингов и котлов. А сам алюминиевый слой даёт жёсткость по радиусу изгиба. Труба гнётся приятно, но не «разваливается» после укладки. Полимерные слои делают её устойчивой к температурным циклам и химии воды.

Есть и практичные моменты, которые я обсуждаю с заказчиком. Ниже краткое сравнение типичных вариантов конструкции и их влияния на монтаж.

Конструкция	Плюсы	Минусы
Однослойный PEX/PER	легкий, дешевле	больше линейное расширение, требует кислородозащитной оболочки системы
Многослойная (алюминий+полимер)	низкое расширение, стабильный диаметр, кислородный барьер	слегка дороже, требует аккуратной зачистки и правильных фитингов
С EVOH-барьером	отличный барьер против кислорода, высокая химическая стойкость	меньшая гибкость по сравнению с некоторыми однослойными вариантами

Форма бухт и жёсткость. Труба продаётся в бухтах и прямая в отрезах. Бухты удобны для больших площадей тёплого пола.
Крепления. Из-за меньшего температурного расширения крепёж можно размещать реже, но фиксировать надо надёжно.
Обработка торцов. При монтаже обязательно очищаю и калибрую трубу перед установкой фитинга.

Производитель Uponor: контроль качества и отличия линейки Radi Pipe

Линейка Radi Pipe от Uponor известна строгим контролем качества. Я работал с продуктами Uponor и могу сказать, что производство ориентировано на повторяемость размеров и стабильность состава. Это важно, когда фитинги и инструменты должны идеально совпадать с трубой.

Uponor внедряет контроль на каждом этапе. На входе проверяют сырьё. На выходе — гидравлические и температурные испытания. Каждая партия проходит тесты на кислородопроницаемость и растягивающие нагрузки. Для проектировщика это значит меньше сюрпризов при монтаже и в эксплуатации.

Элемент контроля	Что дают
Гидравлические испытания	подтверждение прочности и герметичности
Тесты на кислородопроницаемость	гарантия минимальной коррозии металлических узлов
Контроль размеров	совместимость с фитингами и точность монтажа

На практике: если нужен гарантийный и предсказуемый результат, выбираю трубы от проверенного производителя. Это экономит время и деньги на этапе пусконаладки.

Области применения: отопление, тёплый пол и водоснабжение

Я работаю с разными трубами. Труба Radi очень универсальна. Она отлично подходит для систем отопления. Радиаторные разводки получаются надёжными. Труба Radi также хороша для тёплых полов. Гибкость и небольшая память формы упрощают укладку петель. Для водоснабжения её применяют в холодной и тёплой воде. Материал не влияет на вкус воды и не даёт коррозии, как у металлов.

Ниже я привёл компактную таблицу с типовыми сферами применения и основными плюшками:

Сфера	Почему подходит	Особенности
Отопление радиаторы	Гибкость, устойчивость к температуре	Диаметры 16—20 мм, совместимость с коллекторами
Тёплый пол	Долговечность, лёгкость укладки	Петли до 120 м для 16 мм, равномерный прогрев
Водоснабжение	Нет коррозии, безопасен для питьевой воды	Используются фитинги с уплотнениями, проверка на соответствие нормам

Я часто советую такие применения клиентам. Труба Radi проста в ремонте. Замена локальная быстрая. Модули добавлять удобно. Если нужно высокая температурная нагрузка, стоит проверить характеристики конкретной партии и рекомендации производителя.

Совет: подбирайте трубу под задачу. Для длинных петель тёплого пола отдавайте предпочтение диаметру и расчетной длине. Для радиаторов учитывайте гидравлику коллектора.

Подготовка к монтажу: проект, инструменты и проверка материалов

Я всегда начинаю с проекта. Проект — это карта трасс, диаметров и мест креплений. Без проекта монтаж превращается в угадайку. В проекте указываю точки ввода, длины контуров, места коллекторов и запорной арматуры. Проект даёт список материалов. По нему формирую заказ.

Инструменты подготовить заранее. Я делаю список и проверяю. Часто использую ножницы по трубам, калибратор, обжимной инструмент, пресс‑ключи, гибочные направляющие и маркеры. Не забываю измерительные приборы: рулетка, уровень и манометр для опрессовки.

Проверка материалов перед началом работ экономит нервы. Я смотрю на маркировку бухт, даты выпуска и сертификаты. Проверяю целостность бухт и фитингов. Уплотнительные кольца и обжимные гильзы должны быть целые. Если что‑то повреждено, заменяю заранее.

Что проверить	Зачем	Критерий
Маркировка трубы	Соответствие проекту	Диаметр, тип, стандарт
Фитинги	Совместимость и герметичность	Нет повреждений, уплотнения целы
Инструмент	Качество соединений	Заточка ножниц, калибратор в норме

Составьте пакет документов для заказчика. Я включаю спецификацию, гарантийные талоны и сертификаты. Это избавляет от спорных моментов позже.

Практика: всегда делаю «контрольный пакет» из одной лишней бухты и набора фитингов. Он решает проблемы при доработках на месте.

Расчёт диаметров, длины бухт и гидравлический расчёт

Я делаю расчёт в три шага: подбор диаметров, оценка длины бухт, гидравлический расчёт. Сначала определяю требуемый расход для каждого контура. Затем подбираю диаметр, учитывая допустимую скорость и потери. Для тёплого пола я стараюсь держать скорость в контуре 0,3—0,6 м/с. Для радиаторных стояков можно допустить 0,6—1,0 м/с.

Длины бухт рассчитываю по простому правилу. Сравниваю сметную длину контуров с длиной бухты на катушке. Обычно бухты 100 или 200 метров. Нужную длину делю на длину бухты и округляю вверх. Рекомендую оставить запас 5—10% на подрезы и скрытые участки.

Гидравлика требует оценки потерь напора. Я пользуюсь таблицами или программами. Формула для объёма потока простая: Q = V × A, где Q — расход, V — скорость, A — площадь сечения. Давление теряется из‑за трения и местных сопротивлений. Для грубой оценки можно использовать потерю на трение по метр и умножить на длину.

Примерная таблица‑подсказка для выбора диаметра:

Диаметр (мм)	Рекомендуемая область	Макс. длина петли (ориентир)
16	Тёплый пол, мелкие контуры	80—120 м
20	Радиаторы, магистрали	50—80 м
25	Стояки, коллектора	—

Если нужна точность, делаю расчёт по Darcy‑Weisbach или в специализированной программе. Она учитывает вязкость, температуру и фитинги. Я всегда проверяю итоговую потерю давления против возможностей насоса и оставляю запас по производительности.

Выбор фитингов и соединений: типы, материалы и уплотнения

Когда я выбираю фитинги для труб Radi Pipe, думаю о трёх вещах: надёжность, простота монтажа и долговечность. Фитинги бывают нескольких типов. Каждый тип подходит под свои задачи. Лучше заранее понять, что именно нужно в проекте. Тогда не придётся переделывать соединения на объекте.

Основные типы фитингов, с которыми я работаю:

обжимные (crimp) — быстріе и распространённые;
пресс‑фитинги — для более профессионального монтажа и быстрого обслуживания;
разъёмные или на резьбе — для узлов, где важна разборность;
распаюемые или соединения с внутренней втулкой — для специфичных решений.

Материалы фитингов тоже важны. Чаще всего встречаю латунь, бронзу, нержавейку и полиамид. Латунь удобна и недорогая. Нержавейка дороже, но долговечнее. Полиамид лёгкий и устойчив к коррозии, но требует аккуратного подбора уплотнений.

Про уплотнения скажу отдельно. Силиконовые и EPDM‑кольца хорошо держат давление и температуру типичных систем отопления и тёплых полов. FPM (Viton) применяю, когда нужна повышенная химическая стойкость. Обращаю внимание на посадочные поверхности и размеры колец. Маленькая ошибка при выборе уплотнения — и соединение может потечь.

Тип фитинга	Материал	Плюсы	Минусы
Обжимной	Латунь, бронза	Недорого, просто монтаж	Зависит от качества обжима
Пресс	Нержавейка, латунь	Быстро, герметично, долговечно	Дороже, нужен пресс‑инструмент
Разъёмный	Латунь, нержавейка	Удобен для ремонта	Шум и риск вибрации при потоке

Небольшой чек‑лист для выбора фитинга:

проверяю диаметр и толщину стенки трубы;
сверяю рабочие температуры и давление;
выбираю материал, совместимый с рабочей средой;
подбираю уплотнение по материалу и размерам;
оцениваю удобство монтажа и доступ к месту соединения.

Лучше потратить время на подбор правильного фитинга, чем потом перекладывать пол или снимать обшивку ради ремонта.

Совместимость с системами Usystems и другими коллекторами

Я часто сталкиваюсь с задачей подключить Radi Pipe к существующим коллекторам. Usystems — популярная линейка коллекционных решений. С ней полезно понимать пару простых вещей. Первое: диаметр и посадочные места должны совпадать. Второе: материал коллектора и фитинга должен исключать гальваническую коррозию.

Частые варианты совместимости:

прямое подключение с использованием пресс‑переходников;
переходники с резьбой — когда коллектор имеет резьбовые выходы;
специальные адаптеры для Usystems, которые сохраняют герметичность и облегчают монтаж.

Совместимость проверяю так: смотрю паспорт коллектора, измеряю наружный диаметр выхода и выбираю фитинг того же стандарта. Если возникают сомнения, использую адаптеры проверенных производителей. Это снижает риск несоответствия размеров и материала.

Система коллектора	Тип подключения	Совместимость с Radi Pipe
Usystems	Пресс/резьба	Часто совместима при использовании адаптеров
Универсальные коллекторы	Резьба/компрессионные	Совместимость зависит от наполнения уплотнений

Ниже перечислю типичные ошибки при подключении к коллекторам:

использование неподходящего уплотнения;
смешивание материалов без изоляции (риск электрохимической коррозии);
неправильный выбор адаптера по длине посадочной части;
неудобный доступ, из‑за чего обжим или пресс выполнены некачественно.

Если коллектора и трубные линии идут от разных производителей, заранее заказываю пару адаптеров и проверяю их «на сухую» перед основным монтажом.

Пошаговая технология монтажа: от резки до фиксации

Я люблю чёткий порядок действий. Он экономит время и снижает количество ошибок. Ниже опишу процесс, который применяю в большинстве случаев с Radi Pipe. Шаги короткие и последовательные. Делайте так же.

Подготовка рабочего места. Очищаю поверхность. Выкладываю инструменты и материалы. Проверяю наличие фитингов, уплотнений и инструкции производителя.
Измерение и маркировка. Отмеряю требуемую длину. Оставляю запас на подгонку. Маркирую место реза маркером.
Резка трубы. Использую станочный или ручной резак по пластику. Режу ровно под 90°. Никаких заусенцев и деформаций.
Обработка кромки. Убираю заусенцы и фаску. Применяю специальную зенковку или нож. Кромка должна быть гладкой, без заусенцев.
Проверка посадочного размера. Вставляю трубу в фитинг «на сухую». Убеждаюсь, что до упора. Отмечаю контрольную метку.
Установка уплотнений. Если фитинг комплектуется кольцом, ставлю его аккуратно. Следую рекомендациям по смазке уплотнений от производителя, если это допустимо.
Фиксация соединения. В зависимости от типа — обжимаю кольцом или применяю пресс‑инструмент. Контролирую силу обжима. Проверяю индикаторы на фитинге, если они есть.
Монтаж опор и креплений. Креплю трубу к стене или конструкции через каждые 0,5—1 м для стояков и 0,3—0,5 м для горизонтальных участков в зависимости от диаметра.
Термоизоляция. Нахожу участки, где возможен конденсат или теплопотери. Одеваю изоляцию соответствующей толщины.
Гидравлическая проверка. Опрессовка системы холодной водой на рабочее давление и плюс запас. Осматриваю все соединения на предмет подтеков.
Финальная фиксация и маркировка. Если всё герметично, фиксирую трубы окончательно. Подписываю ветки для удобства при обслуживании.

Таблица инструментов и расходников, которые я всегда беру с собой:

Инструмент	Назначение
Резак для труб	Ровный и чистый рез
Зенковка / нож	Устранение заусенцев
Обжимной или пресс‑инструмент	Фиксация фитингов
Клещи, ключи	Для сборки и подкручивания
Манометр и насос для опрессовки	Проверка герметичности

Главная моя рекомендация: не торопитесь при подготовке к соединению. Чистая кромка и правильное уплотнение решают 80% проблем с протечками.

Типичные ошибки при монтаже и как их избежать:

неудалённые заусенцы — могут повредить уплотнение; следите за кромкой;
неповторное измерение глубины посадки — всегда делаю «сухой» заход перед фиксацией;
слишком редкие или слишком частые крепления труб — ориентируюсь на рекомендации производителя и не экономлю на хомутах;
отсутствие опрессовки после монтажа — проверка обязательна, даже если соединения кажутся сухими.

Если будете следовать этому порядку, монтаж Radi Pipe пройдёт быстрее и без сюрпризов. Я так всегда делаю, и результат обычно радует и меня, и заказчика.

Монтаж обжимом (crimp): правила, инструменты и типичные ошибки

Я часто делаю обжимные соединения на трубах Radi Pipe. Процесс простой, но требует аккуратности. Сначала выбираю правильный обжимной профиль и калибратор для конкретного диаметра. Трубу режу ровно, снимаю фаску и проверяю отсутствие заусенцев. Фитинг надеваю до упора, замеряю глубину посадки и только затем обжимаю.

Инструмент	Назначение
Обжимной инструмент (crimp)	Фиксация гладкого кольца или гильзы
Калибратор/развальцовка	Возврат круглой формы трубы после резки
Обжимные кольца/гильзы	Соединительный элемент
Нож или труборез	Чистый рез без заусенцев

Проверяю размер кольца под диаметр трубы.
Калибрую трубный конец перед надеванием фитинга.
Держу инструмент перпендикулярно соединению при обжиме.

Совет: если кольцо сдвинулось при надевании, снимите фитинг и проверьте посадку заново. Лучше переделать, чем чинить течь потом.

Типичные ошибки встречаю часто. Режут неровно или не калибруют трубу. Обжим делают не до упора или под углом. Используют не тот профиль кольца. Иногда забывают проверить, не попала ли грязь внутрь. Все это приводит к микропотекам и повторной переделке.

Пресс‑монтаж и использование пресс‑фитингов: особенности и преимущества

Пресс‑монтаж я предпочитаю для ответственных узлов и скрытых систем. Пресс‑фитинг создаёт надёжное соединение быстро. Главное — подобрать пресс‑матрицы под тип фитинга и диаметр трубы. Работать приходится точнее, но результат того стоит.

Преимущество	Почему это важно
Быстро	Снижаются сроки монтажа и простои
Надёжно	Меньше рисков микропотеков при правильном обжиме
Универсально	Подходит для разных материалов труб и давлений

Подготовка как при обжиме: ровный рез и чистота.
Надеваю уплотнитель (если он предусмотрен) и фиксирую фитинг.
Выставляю матрицу, делаю пресс‑ход до характерного щелчка или по счётчику инструмента.

Важно: не превышать количество прессов по инструкции. Одно корректное нажатие лучше трёх слабых.

Недостатки тоже есть. Сам инструмент дороже. Требуется аккумулятор или компрессор. Но для многоконтурных систем и скрытой разводки пресс‑фитинги дают уверенность и экономят время на долгую перспективу.

Контроль герметичности и опрессовка

Проверка на герметичность — этап, который я не пропускаю. Сначала собираю систему по монтажной схеме. Подключаю опрессовочный насос и манометр. Лучше тестировать водой. Воздух сжимается и даёт искажения. Заполняю систему, удаляю воздух через воздухоотводы. Постепенно повышаю давление до проектного тестового уровня.

Проверочный подъем давления делаю плавно, без резких скачков.
Держу систему под давлением 30—60 минут для первичной проверки видимых протечек.
После этого оставляю под давлением на 12—24 часа, наблюдаю за манометром и местами соединений.

Оборудование	Назначение
Опрессовочный насос	Создание тестового давления
Манометр	Контроль давления и утечек
Краны/заглушки	Изоляция отдельных участков

Практика: фиксирую давление и время в журнале монтажных работ. Это избавляет от споров с заказчиком позже.

Если давление падает, ищу место утечки визуально и с помощью шланга-газоанализатора на фитингах. Мелкие подтёки часто исправляются подтяжкой обжима или заменой уплотнителя. При значительном падении приходится разбирать участок и повторять монтаж. Всегда сверяюсь с технической документацией производителя по допустимому тестовому давлению и допустимому перепаду. Это уменьшает риск повреждения труб и фитингов при опрессовке.

Причины протечек и практические методы их предотвращения

Я часто вижу одни и те же причины протечек в системах с трубами Radi Pipe. Часто виноват человеческий фактор. Неправильная подготовка трубы к соединению. Пыль, грязь, заусенцы на срезе. Неплотный обжим или неввернутый фитинг. Иногда труба повреждена при транспортировке или укладке. Механические повреждения маскируются долго. Температурные колебания тоже играют роль. Труба расширяется и сжимается. Если нет компенсации, соединения испытывают лишнюю нагрузку и дают течь. Агрессивная вода и высокое давление ускоряют износ. Контакт разных металлов вызывает электрохимическую коррозию в фитинговых узлах.

Я говорю прямо: профилактика дешевле ремонта. Делайте простые шаги. Используйте правильный инструмент для резки и для обжима. Всегда очищайте торец трубы и снимаете фаску по инструкции. Правильно подбирайте диаметр и тип фитинга. Фиксируйте трубопровод так, чтобы снизить механические нагрузки. Оставляйте места для теплового удлинения. Контролируйте давление в системе. Если вода агрессивна, применяйте ингибиторы или систему водоподготовки. Я рекомендую проверять монтаж давлением перед финишной отделкой.

Причина	Признак	Мера профилактики
Некачественный обжим/монтаж	путаница в местах соединений, капли	инструмент + проверка посадки
Механическое повреждение	видимые вмятины, потертости	защитная гофра, аккуратная укладка
Тепловое расширение	мелкие течи после нагрева	компенсаторы, скользящие крепления
Коррозия на фитингах	ржавые следы, окисление	изолирующие втулки, подходящие материалы

Лучше потратить час на проверку монтажа, чем неделю на поиск и устранение протечки.

Проверяю все соединения мыльным раствором при опрессовке.
Делаю визуальный осмотр после первого запуска системы.
Записываю параметры опрессовки и дату, чтобы отслеживать изменения.

Антикоррозионные и изоляционные меры против утечек и конденсата

Коррозия и конденсат — частые проблемы там, где трубы проходят через стены или в неотапливаемых помещениях. Я всегда стараюсь исключить прямой контакт разных металлов. Для этого применяю диэлектрические вставки и изолирующие прокладки. На металле использую антикоррозионные покрытия и герметики там, где это допустимо. Если вода по составу агрессивна, рекомендую систему водоподготовки и ингибиторы коррозии.

Изоляция решает две задачи. Она снижает теплопотери и предотвращает образование конденсата. Для открытых труб в помещении я беру тонкий самоклеящийся пенополиэтилен. Для неотапливаемых помещений и наружных проходок выбираю более плотный материал или минераловатную изоляцию в кожухе. В местах прохода через перекрытия ставлю защитные манжеты и уплотнители. Это уменьшает риск перетирания и попадания влаги.

Применение	Тип изоляции	Рекомендуемая толщина
Открытая труба в жилом помещении	пенополиэтилен самоклеящийся	6—13 мм
Неотапливаемое помещение	пенопласт/минеральная в оболочке	13—25 мм
Проход через стены/плиты	защитная манжета, уплотнитель	по факту прохода

Обслуживание, диагностика и ремонт повреждений

Я отношусь к обслуживанию систем спокойно, но ответственно. Регулярный осмотр сокращает аварии. Делайте визуальный контроль минимум раз в год. Проверяйте коллекторы, фитинги, участки в близи пола и стен. Контролируйте рабочее давление и температуру. Записывайте показания. Это поможет заметить снижение давления до того, как появится видимая течь.

Диагностика начинается с простых шагов. Слушаю систему на предмет шума в коллекторах. Ищу влажные пятна и запах сырости. Пробую мыльный раствор на соединениях. При скрытых утечках использую тепловизор или влагомер. Для подтверждения делаю опрессовку на рабочем давлении. Часто именно тест давления указывает место и масштаб проблемы.

Ремонт начинаю с отключения и слива воды. Всегда отмечаю направление потока и обесточиваю насосы, если они есть. Малые повреждения можно устранить заменой фитинга или участка трубы. Для этого использую заводские соединители или ремонтные муфты. При большом повреждении меняю целый участок, а не делаю временные заплатки. Это экономичнее в долгой перспективе.

Действие	Частота / когда	Инструменты
Визуальный осмотр	1 раз в год	фонарь, зеркало
Проверка давления	после монтажа и при подозрении на утечку	манометр, насос для опрессовки
Тепловизионное сканирование	при скрытых протечках	тепловизор
Замена фитинга/участка	по необходимости	резак, обжимной инструмент, запасной фитинг

Не откладывайте мелкий ремонт. Мелкая течь быстро превращается в большую проблему.

Перед ремонтом снижаю давление и сливаю воду.
Не доверяю временным латкам на длительный срок.
Если сомневаюсь, вызываю специалиста. Лучше потратить деньги на качественный ремонт сразу.

Проектирование узлов: учёт теплового расширения и крепления

Я всегда начинаю проект узлов с простого правила: трубы двигаются при нагреве. Если это забыть, появятся напряжения и трещины в местах соединений. У Radi Pipe тепловое расширение меньше, чем у простого PEX, но оно есть. Рассчитываю удлинение по формуле: коэффициент линейного расширения умножаю на разницу температур и на длину участка. Это даёт миллиметры, которые нужно компенсировать.

Фиксирую точки жёстко у коллекторов и в местах прохода через стены. Между ними оставляю скользящие опоры. Расстояние между хомутами выбираю с учётом диаметра и веса трубы. Для теплого пола хомуты реже, на магистралях плотнее. На длинных участках делаю компенсирующие петли или устанавливаю заводские компенсаторы. Радиус изгиба держу не менее рекомендованного производителем, чтобы не повредить внутренний слой.

Практический совет: лучше сделать одну лишнюю петлю, чем потом пилить стяжку и переделывать узел.

В узлах с жёсткими фитингами ставлю распорные втулки и уплотнения. Проверяю, чтобы крепления не пережимали трубу. Если система скрытого монтажа, продумываю доступ к опорным точкам и возможность регулировки. Это экономит время при запуске и продлевает срок службы системы.

Как правильно покупать: упаковки, длины бухт, сертификаты и поставщики

Покупаю трубы не по ценнику, а по упаковке и документам. Есть бухты 100, 200 и 500 метров. Мелкие бухты удобны для квартирных разводок. Большие — для этажных магистралей. У Radi Pipe часто есть цветовая маркировка внешнего слоя. Это помогает на стройке не перепутать контуры.

Длина бухты	Когда брать	Плюсы
100 м	Квартира, ремонт	Манёвренность, меньше отходов
200—500 м	Новый объект, крупная разводка	Меньше стыков, экономия

Проверяю сертификаты. Для продукции Uponor и совместимых брендов прошу копии сертификатов и декларации соответствия. Спрашиваю партию и серийный номер на коробке. Требую гарантийные обязательства в письменном виде. Сохраняю упаковку до приёмки работ.

Проверить целостность бухты и маркировку.
Запросить сертификаты и паспорт качества.
Уточнить условия возврата и гарантию.
Выбрать поставщика с монтажной поддержкой и отзывами.

Храню трубы в сухом тёплом месте. Не ставлю бухты прямо на землю. Это убережёт материал и сохранит гарантию.

Сравнение с альтернативами: PEX‑B, PERT и металлопластик

Я люблю сравнивать по простым параметрам. Радиус изгиба, тепловое расширение, стойкость к кислороду, способы соединения и цена. Radi даёт хорошее соотношение гибкости и стабильности. Ниже — таблица для быстрой оценки.

Параметр	Radi	PEX‑B	PERT	Металлопластик
Гибкость	Высокая	Средняя	Высокая	Низкая
Тепловое расширение	Низкое/среднее	Среднее	Высокое	Очень низкое
Барьер кислорода	Есть/модифицирован	Требуется	Требуется	Не требуется
Метод соединения	Обжим, пресс	Сварка, пресс	Обжим	Пресс, резьба
Цена	Средняя	Ниже	Ниже	Выше

Практическая рекомендация. Для скрытой системы отопления я выбираю Radi или PEX‑B с кислородным барьером. Для быстрых ремонтов и открытых участков подойдёт металлопластик. Для тёплого пола можно использовать Radi или PERT, если нужен очень небольшой радиус укладки. В каждом случае смотрю на гарантию производителя и на реальный опыт монтажа. Это решает чаще всего.

Нормативы, стандарты и гарантийные обязательства

Я всегда начинаю с проверки документов. Для труб и фитингов важны сертификация и соответствие нормативам. Обычно это европейские стандарты EN/ISO для пластиковых и многослойных систем. Производитель должен предоставлять декларацию или сертификат соответствия, паспорт изделия и инструкцию по монтажу. Наличие сертификата ISO 9001 у производителя говорит о системном подходе к качеству. Локальные требования прописываются в строительных нормах и правилах. В России это СП и СНиП по отоплению и водоснабжению. Я не полагаюсь на устные обещания. Прошу продавца показать реальные документы и сроки действия сертификатов.

Гарантии зависят от производителя и условий монтажа. Обычно гарантия действительна при соблюдении монтажных инструкций и после опрессовки системой в установленные сроки. Частые условия гарантии: монтаж сертифицированными специалистами, использование оригинальных фитингов и соблюдение рабочих температур и давления. Я советую заранее уточнять период гарантии и исключения в гарантии. Важно проверить, покрывает ли гарантия скрытые повреждения и протечки после ввода в эксплуатацию.

Что проверить	Почему это важно
Сертификаты EN/ISO, декларация соответствия	Подтверждает пригодность для горячей воды и отопления
Паспорт и инструкция на русском языке	Нужны для правильного монтажа и гарантийных условий
Гарантийные обязательства и условия	Определяют ответственность производителя при дефектах
Сертификат качества производителя (ISO)	Гарантия стабильного качества изделий

Практический совет: не покупайте трубы без документов. Лучше потратить время на проверку и быть уверенным в гарантии, чем потом устранять протечки за свой счет.

Типовые схемы монтажа: примеры для радиаторной и тёплого пола систем

Я предпочитаю разделять системы по принципу разводки. Для радиаторной чаще используют двухтрубные и однотрубные схемы. Для тёплого пола — коллекторную (лучевую) разводку. Каждая схема имеет свои плюсы и минусы. Выбор зависит от типа помещения, бюджета и требований к регулировке температуры. Я всегда учитываю скорость монтажа, возможность балансировки и доступ к узлам обслуживания.

Кратко про варианты:

Двухтрубная система. Подача и обратка отдельно. Хорошая регулировка и балансировка. Удобна для этажных разводок и многоквартирных систем.
Однотрубная система. Проще и дешевле по материалам. Худшая гидравлика и регулировка. Подходит для небольших объектов с простыми требованиями.
Коллекторная (лучевая) для тёплого пола. Кажая петля подключается к коллектору. Лучшая балансировка и покомнатное регулирование. Требует коллектора и больше фитингов.

Ниже таблица, где я сравниваю ключевые параметры для выбора схемы:

Параметр	Двухтрубная	Однотрубная	Коллекторная (тёплый пол)
Уровень регулировки	Высокий	Средний	Очень высокий
Расход труб	Средний	Низкий	Высокий
Сложность монтажа	Средняя	Низкая	Средняя—высокая
Возможность балансировки	Хорошая	Ограниченная	Отличная

При планировании я учитываю следующие шаги. Сначала делаю схему разводки по плану помещения. Затем рассчитываю диаметры и длины контуров. После выбираю коллектора и фитинги. Закупаю материалы с небольшим запасом. На объекте осматриваю трассы и точки крепления. Для тёплого пола отдельно подготавливаю стяжку или монтажные плиты и назначаю места установки коллекторов. Для радиаторной системы заранее выделяю место для запорной арматуры и балансировочных клапанов.

Список типичных ошибок, которые я видел:

Недостаточная длина трубы в бухтах и лишние стыки.
Отсутствие возможности балансировки на этажах.
Неправильный выбор диаметров для длинных трасс.
Игнорирование требований по компенсации теплового расширения.

Схема подключения радиаторов с использованием труб Radi Pipe

Я обычно рекомендую двухтрубную разводку с прямой подачей и обраткой. Трубы Radi Pipe ведут от коллектора или распределительного узла к каждому радиатору. На входе в радиатор ставим запорный вентиль и термостатический клапан. На обратке — запорный или регулировочный вентиль для балансировки. Между подачей и обраткой часто оставляют байпас с расходомером или балансировочным краном.

Минимальный набор материалов для одного радиатора:

Две линии Radi Pipe нужного диаметра (обычно 16—20 мм для типичных квартирных контуров).
Термостатический клапан и гайка проходная или угловой комплект.
Обратный вентиль/регулирующий кран.
Кронштейны для фиксации труб и термоизоляция на участках у стены.

При монтаже я соблюдаю простые правила. Трассу прокладываю с небольшим уклоном для удаления воздуха. Оставляю запас на удлинение и компенсацию. Перед вводом в эксплуатацию выполняю опрессовку и проверяю узлы на герметичность. После этого подключаю термостаты и балансирую систему по расходам.

Если сомневаетесь в диаметре или выборе фитингов, лучше обсудить проект с инженером. Я чаще всего беру запас на пару миллиметров в диаметре, чтобы снизить гидравлические потери на длинных трассах.

Коллекторная система для тёплого пола: разводка, балансировка и монтаж коллектора

Я расскажу, как я обычно делаю коллекторную разводку для тёплого пола. Сначала делю помещение на контуры. Каждый контур — своя петля трубы от коллектора и обратно. Длина петли держится в разумных пределах. Обычно не больше 80—120 м в зависимости от диаметра и тепловой нагрузки. Короткие петли равномерно прогревают пол. Длинные петли дают неравномерность и большие гидравлические потери.

Монтаж коллектора делаю в удобном месте. Коллектор ставлю на ровную поверхность, с доступом к вентилям и манометру. Собираю узел с расходомерами, балансировочными вентилями и кранами для слива. Обязательно ставлю термостатические приводы на контуры, если нужен зональный контроль. Соединения уплотняю и проверяю визуально.

Ниже таблица с типовыми параметрами контуров. Она помогает быстро подобрать диаметр и ожидаемый расход.

Длина петли, м	Диаметр трубы	Типовой расход, л/мин	Примечание
30—50	16 мм	1,0—1,5	обычная жилплощадь
50—80	16 мм / 20 мм	1,5—2,5	большие комнаты
80—120	20 мм	2,5—3,5	редко, только при снижении теплопотерь

При пуско-наладке я обязательно делаю балансировку. Работаю с расходомерами. Настраиваю подачу в каждый контур по требуемому расходу. Затем провожу опрессовку и проверяю герметичность. В процессе отмечаю места креплений и штатную изоляцию. Без правильной балансировки комфорт будет хуже. И счёт за энергию выше.

Совет: при сомнениях делайте контур короче и ставьте больше контуров. Это проще в регулировке и даёт равномерный прогрев.

Бюджетирование проекта: стоимость материалов, работ и эксплуатационные расходы

Я подхожу к бюджету по шагам. Сначала считаю перечень материалов. Трубы, коллектор, фитинги, крепления, теплоизоляция, смесительный узел и автоматика. Потом оцениваю работу: резка, укладка, сборка коллектора, опрессовка, наладка. И в конце добавляю эксплуатационные расходы: электроэнергия для циркуляционного насоса, обслуживание и возможные ремонты.

Вот таблица с типовыми статьями затрат и ориентировочными факторами, влияющими на цену.

Статья	Что учитываю	Влияющие факторы
Трубы и фитинги	метраж, диаметр, качество	тип трубы, длина бухт
Коллектор и автоматика	количество выходов, приводы	функционал, бренд
Работы	укладка, крепёж, наладка	сложность, доступность помещения
Эксплуатация	энергия, обслуживание	мощность насоса, режим работы

Чтобы получить реальную смету, я делаю примерный расчёт на объект. Считаю метраж труб и умножаю на цену за метр. Добавляю стоимость коллектора и фитингов. Умножаю часы работы на ставку монтажника. Суммирую и потом добавляю 10—15% на непредвиденные расходы.

Факторы, которые часто увеличивают бюджет: сложный доступ, большая длина петель, необходимость отдельного смесительного узла.
Где можно сэкономить: разумный выбор автоматики, покупка комплектов у одного поставщика, планирование укладки до чистовой отделки.

Мой лайфхак: при подготовке сметы делайте две версии — экономичную и с запасом. Это убережёт от сюрпризов на монтаже.

Назад к списку
